TXP/335/100 Podkladek podporující uliční ́šoupátkové poklůpky
| PRODUKT | DN [MM] | D2 [MM] | A=A'[MM] | H [MM] | H2 [MM] | HMOTN.[KG] | TŘÍDA [KN] |
| TXP/335/100 | 100 | 275 | 335 | 50 | 38 | 6,5 | D400 |
Podkladek podporující uliční šoupátkové poklůpky používané ve vodovodnich a plynových instalacích dle DIN 4055; 4056; 4058; 4059 a PN-M-74081: 1998.
Uložený na pískové vrstvě (minimálně 5 cm tlusté) nebo na zhutněné spodní konstrukci vozovky tak, aby byl zajištěn stabilní základ poklůpku a byl chráněn před posunem a sedáním.
TXP/370/DN Podkladek podporující uliční ́šoupátkové poklůpky
| PRODUKT | DN [MM] | D1 [MM] | D2 [MM] | A=A'[MM] | H [MM] | H1 [MM] | H2 [MM] | HMOTN.[KG] | TŘÍDA [KN] |
| TXP/370/75 | 75 | 250 | 275 | 370 | 50 | 30 | 40 | 7,2 | D400 |
| TXP/370/100 | 100 | 255 | 275 | 370 | 50 | 30 | 40 | 7,2 | D400 |
| TXP/370/100b | 100 | 245 | 275 | 370 | 50 | 30 | 40 | 7,3 | D400 |
| TXP/370/120 | 120 | 200 | 270 | 370 | 50 | 30 | 40 | 6,8 | D400 |
Podkladek podporující uliční šoupátkové poklůpky používané ve vodovodnich a plynových instalacích dle DIN 4055; 4056; 4058; 4059 a PN-M-74081: 1998.
Uložený na pískové vrstvě (minimálně 5 cm tlusté) nebo na zhutněné spodní konstrukci vozovky tak, aby byl zajištěn stabilní základ poklůpku a byl chráněn před posunem a sedáním.

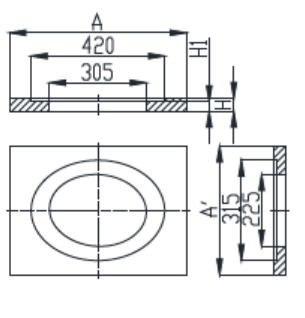

TXP/550/225 Podkladek podporující hydrantový poklůpek
| PRODUKT | A [MM] | A' [MM] | H [MM] | H1 [MM] | HMOTN.[KG] | TŘÍDA [KN] |
| TXP/550/225 | 555 | 405 | 40 | 30 | 8,6 | D400 |
Adaptér – podkladek - podporující hydrantový poklůpek oválného tvaru podle DIN 4055 a PN-M-74082: 1998.
Uložený na pískové vrstvě (minimálně 5 cm tlusté) nebo na zhutněné spodní konstrukci vozovky tak, aby byl zajištěn stabilnı ́základ poklůpku a byl chráněn před posunem a sedáním.
TXO/340 - Obrub šoupátkový [DN 125-205]
| PRODUKT | A=A'[MM] | DN [MM] | H [MM] | HMOTN.[KG] | TŘÍDA [KN] |
| TXO 340/125 | 340 | 125 | 80 | 9,0 | D400 |
| TXO 340/135 | 340 | 135 | 80 | 8,75 | D400 |
| TXO 340/145 | 340 | 145 | 80 | 8,5 | D400 |
| TXO 340/153 | 340 | 153 | 80 | 8,1 | D400 |
| TXO 340/195 | 340 | 195 | 80 | 7,2 | D400 |
| TXO 340/205 | 340 | 205 | 80 | 7 | D400 |
| TXO 340/195/K | 340 | 195*195 | 80 | 7,9 | D400 |
Povrchový ochranný prvek uličních šoupátkových vodovodních a plynových poklůpků.
K instalaci na zhutněnou spodní konstrukci do dlažby, asfaltu, zelených ploch.
Chrání poklůpky před posunem a usnadňuje navázání dlažby.

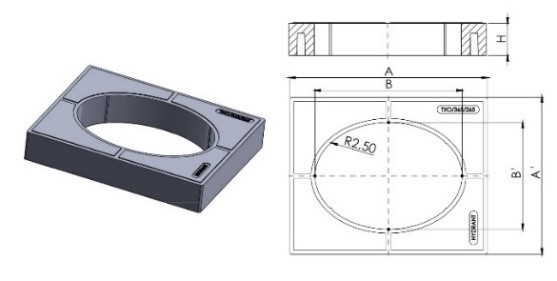

TXO/365/265 - Obrub hydrantový [DN 490]
| PRODUKT | A [MM] | A'[MM] | B[MM] | B'[MM] | H1 [MM] | HMOTN.[KG] | TŘÍDA [KN] |
| TXO 365/265 | 490 | 390 | 365 | 265 | 80 | 8,6 | D400 |
Povrchový ochranný prvek oválného uličního poklůpku pro hydranty
Vyroben dle čl. DIN 4055, PN-M-74082.
K instalaci do zámkové dlažby na připravený, stabilizovaný podklad.

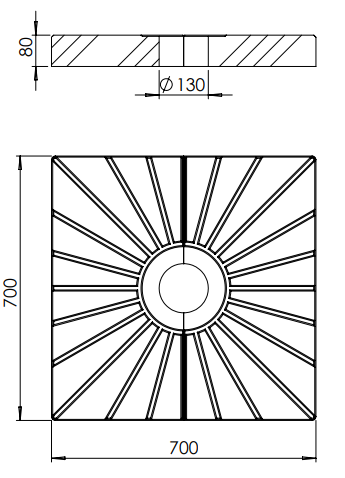

TXO/700/130 - Antivegetační ochranný plastový prvek [DN 130]
| PRODUKT | A=A' [MM] | DN[MM] | H [MM] | HMOTN.[KG] | TŘÍDA [KN] |
| TXO/700/130 | 700 | 130 | 80 | 38 | D400 |
Antivegetační ochranný plastový prvek.
Umístěn kolem hydrantu o jmenovité světlosti DN 80 a DN 100 mm v zelených plochách.
