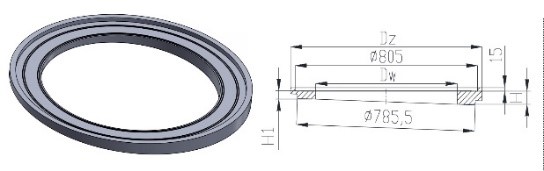

T1RK Prstence zámkové pro nastavení úhlu sklonu poklopu DN 625
PRODUKT |
DN [MM] |
DZ [MM] |
H [MM] |
H1. [MM] |
HMOTN. [KG] |
ÚHEL [%] |
ÚHEL [°] |
T1RK 625/30/60 | 625 | 840 | 60 | 3 | 13,4 | 2,05 | 1,85 |
Nastavení úhlu sklonu otáčením klínového prstence nebo sady klínových prstenců se stejným vnitřním průměrem (např. prstence s výškami 30/60 a 9/22) podél svislé osy.
Při nastavování šachty dbejte na výšku klínových prstenců. Položte je přímo pod poklopy a uliční vpusti.
Určeno pro kanalizační šachty dle DIN 4034 část 1 a část 2.
Aplikuje se přímo na standardní kanalizační šachty s vnějším průměrem základny max. 800 mm. DIN 19584.
Možné kombinovat s klínovými prstenci T1K.
Související: TXK 4052/10B, TXK 4052/10B5
