TXS 635/80 - pro samonivelační poklopy s vnějším průměrem vodícího válce ⌀ 615 ÷ 630 mm
PRODUKT |
DN [MM] |
DZ [MM] |
D1 [MM] |
H [MM] |
H1 [MM] |
HMOTN. [KG] |
TŘÍDA [KN] |
TXS 635/80 | 635 | 790 | 725 | 80 | 40 | 14,6 | D400 |
Vodící prstence s průměrem DN/ID 635 mm
Pro samonivelační poklopy s vnějším průměrem vodícího válce ⌀ 615 ÷ 630 mm.
Zajišťují správné propojení samonivelačního poklopu a konstrukce kanalizační šachty.
Instalovány na vyrovnávacích prstencích T1 600, T1 620, T1R 625 nebo roznášecích kónusech T3 615.
Pod poklopy Meilevel-K (Stamei), Easy-Lock EWF (Hydro-Top).

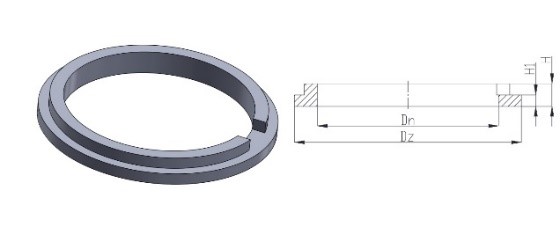

TXS 635/80/N pro samonivelační poklopy s vnějším průměrem vodícího válce ⌀ 615 ÷ 630 mm
PRODUKT |
DN [MM] |
DZ [MM] |
D1 [MM] |
H [MM] |
H1 [MM] |
HMOTN. [KG] |
TŘÍDA [KN] |
TXS 635/80/N | 635 | 790 | 725 | 80 | 40 | 14,0 | D400 |
Vodící prstence s průměrem DN/ID 635mm
S kapsou – pro uložení poklopu s pantem.
Pro samonivelační poklopy s vnějším průměrem vodícího válce ⌀ 615 ÷ 630 mm.
Zajišťují správné propojení samonivelačního poklopu a konstrukce kanalizační šachty.
Instalovány na vyrovnávacích prstencích T1 600, T1 620, T1R 625 nebo roznášecích kónusech T3 615.
Pod poklopy Meilevel-K (Stamei), Easy-Lock EWF (Hydro-Top).

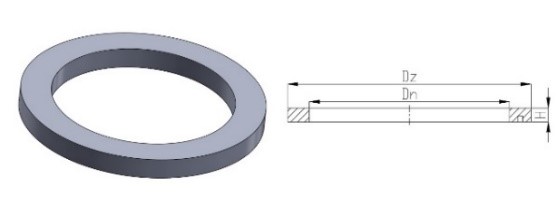

TXS 650/45 - pro samonivelační poklopy s vnějším průměrem vodícího válce ⌀ 630 ÷ 640 mm
PRODUKT |
DN [MM] |
DZ [MM] |
H [MM] |
HMOTN. [KG] |
TŘÍDA [KN] |
TXS 650/45 | 650 | 790 | 45 | 9,5 | D400 |
Vodící prstence s průměrem DN/ID 635 mm
Pro samonivelační poklopy s vnějším průměrem vodícího válce ⌀ 630 ÷ 640 mm.
Rektifikace výšky uložení spolu s prstenci T1R/625 a T1/625.

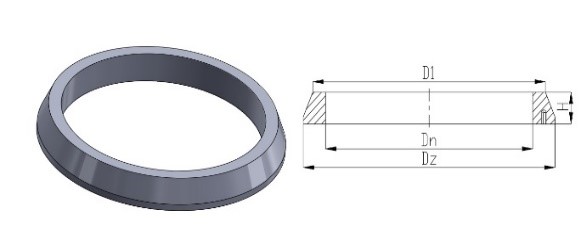

TXS 650/90 - pro samonivelační poklopy s vnějším průměrem vodícího válce ⌀ 615 ÷ 630 mm
PRODUKT |
DN [MM] |
DZ [MM] |
D1 [MM] |
H [MM] |
HMOTN. [KG] |
TŘÍDA [KN] |
TXS 650/90 | 650 | 790 | 730 | 90 | 15,3 | D400 |
Vodící prstence s průměrem DN/ID 650 mm
Pro samonivelační poklopy s vnějším průměrem vodícího válce ⌀ 615 ÷ 630 mm.
Zajišťují správné navázání samonivelačního poklopu do konstrukce kanalizační šachty.
Instalovány na vyrovnávacích prstencích T1 620, T1R 625 nebo roznášecích kónusech T3 615.

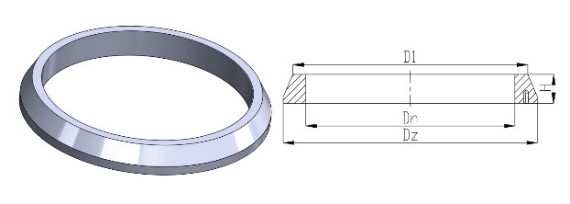

TXS 675/90/KZO - pro samonivelační poklopy s vnějším průměrem vodícího válce ⌀ 660 mm
PRODUKT |
DN [MM] |
DZ [MM] |
D1 [MM] |
H [MM] |
HMOTN. [KG] |
TŘÍDA [KN] |
TXS 675/90 | 675 | 800 | 735 | 90 | 13,8 | D400 |
Vodící prstence s průměrem DN/ID 675 mm
Pro samonivelační poklopy o vnějším průměru vodící trubky ⌀ 660 mm (KZO).
Instalovány na zámkových prstencích T1R 625, vyrovnávacích prstencích T1 620 a roznášecích kónusech T3 615 a T3 680.

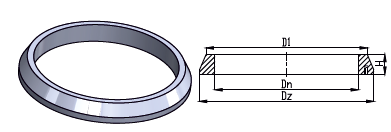

Adapter TXS/685/90
PRODUKT |
DN [MM] |
DZ [MM] |
D1 [MM] |
H [MM] |
HMOTN. [KG] |
TŘÍDA [KN] |
TXS/685/90 | 685 | 800 | 735 | 90 | 13,8 | D400 |
Adaptér - vodicí kroužek pro samonivelační šachtu s vnějším vodicí trubky Ø670mm (VIATOP NIVEAU).
Instaluje se na vyvažovací kroužky T1R/625, T1/620, vyvažovací kužely T3/615 a T3/680.

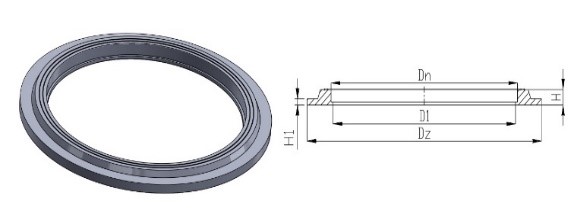

TXS 700 - pro samonivelační poklopy s vnějším průměrem vodícího válce ⌀ 675 ÷ 695 mm
PRODUKT |
DN [MM] |
DZ [MM] |
D1 [MM] |
H [MM] |
H1 [MM] |
HMOTN. [KG] |
TŘÍDA [KN] |
TXS 700/50 | 700 | 880 | 685 | 50 | 20 | 10,2 | D400 |
TXS 700/80 | 700 | 880 | 685 | 80 | 50 | 17,0 | D400 |

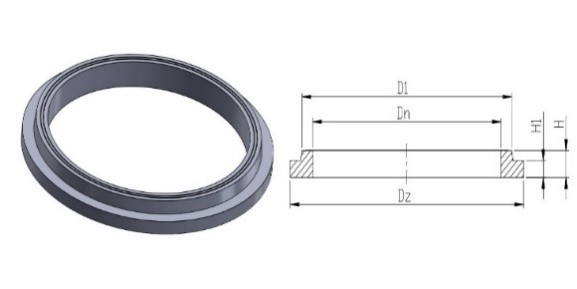

TXS 710/80 pro samonivelační poklopy s vnějším průměrem vodícího válce ⌀ 680 ÷ 695 mm
PRODUKT |
DN [MM] |
DZ [MM] |
D1 [MM] |
H [MM] |
H1 [MM] |
HMOTN. [KG] |
TŘÍDA [KN] |
TXS 710/80 | 710 | 870 | 790 | 80 | 50 | 18,2 | D400 |
Vodící prstence s průměrem DN/ID 710 mm
Pro samonivelační poklopy s vnějším průměrem vodicího válce ⌀ 680 ÷ 695 mm.
Instalovány přímo na vyrovnávacích prstencích T1 700, T1 620 nebo roznášecích kónusech T3 615/BR, T3 680/BR.
Montáž na prstence skupiny T1R 625 vyžaduje bezprostřední použití přímo vyrovnávacího prstence T1 625/15 pod tímto vodícím prstencem, což umožní správné napojení konstrukce.
Může být namontován na betonových prstencích vyrobených podle DIN 4034, v konfiguraci:
1) TXS 710/80
2) T1 625/15
3) betonové prstence

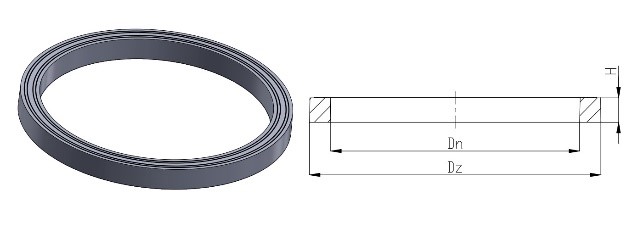

TXS 820/80 - vodící prstenec pro samonivelační poklopy s vnějším průměrem vodícího válce max. 800 mm
PRODUKT |
DN [MM] |
DZ [MM] |
H [MM] |
HMOTN. [KG] |
TŘÍDA [KN] |
TXS 820/80 | 820 | 960 | 80 | 21,0 | D400 |
Vodící prstence s průměrem DN/ID 820 mm
Pro samonivelační poklopy s vnějším průměrem vodícího válce max. 800 mm.
Instalovány přímo na vyrovnávacích prstencích T1 800.
