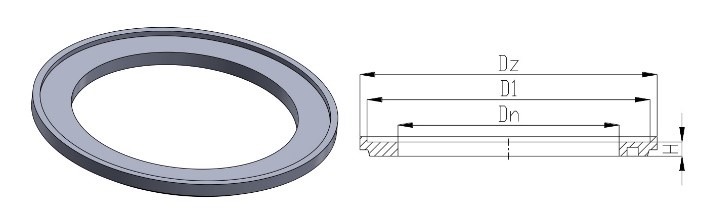

T1R 625 Prstence vyrovnávací - pro poklopy DN 625 betonových šachet
| PRODUKT |
DN [MM] |
DZ [MM] |
D1 [MM] |
H [MM] |
HMOTN. [KG] |
TŘÍDA [KN] |
| T1R 625/40 | 625 | 840 | 800 | 40 | 11,1 | D400 |
| T1R 625/60 | 625 | 840 | 800 | 60 | 16,6 | D400 |
| T1R 625/80 | 625 | 840 | 800 | 80 | 20,7 | D400 |
| T1R 625/100 | 625 | 840 | 800 | 100 | 29,0 | D400 |
| T1R 625/120 | 625 | 840 | 800 | 120 | 34,2 | D400 |
Zámkové vyrovnávací prstence s průměrem DN/ID 625 mm
Vyrobené podle DIN 4034
Pro výškovou rektifikaci poklopů betonových šachet s vnitřním průměrem vstupu DN 625
Umožňují správné nastavení výšky poklopu pro šachty s vnějším průměrem šachty až do Ø 805 mm max. (např. DIN 19584)
Kompatibilní s betonovými vyrovnávacími prstenci
Prvky jsou vhodné pro konstrukci těsného záhlaví šachty bez použití malt.
Rovněž může být instalován na roznášecích kónusech T3 600, T3 615, T3 680 v systémech plastových kanalizačních šachet s průlezem DN 600 jako přídavný prvek pro nastavení výšky.
Tyto prstence mohou tvořit základ pro umístění vodicích adaptérů u šachet se samonivelačními poklopy ze skupiny TXS.
