Aquion Danwell je vodoměrná šachta, která vhodně kombinuje běžnou vodoměrnou soupravu pro instalaci vodoměru podle standardu českých vodáren s malým rozměrem. Je dobře tepelně izolovaná. Kompaktní izolovaná vodoměrná šachta Aquion Danwell dobře chrání vodoměr a všechny ostatní technické instalace před mrazem. Základní výška šachty je 1150 mm. Šachta o průměru 500 mm je vybavena izolovanou komorou výšky 700 mm, výška neizolované části je 450 mm, maximální výška je 1500 mm (se speciálním nástavcem až 6 m). Hmotnost šachty je 12 kg. Pro šachtu lze použít klasické přípojkové vodoměry všech rozměrů až do 2“. Vodoměr může být nainstalován na hranici nemovitosti a veřejné cesty tak, aby byl přístupný pro odečítání, údržbu a opravy. Poklop šachty je pochozí tř. A, možnost instalace 2 vodoměrů. Pokud potřebujete šachtu pojíždět, doporučujeme doplnit konstrukci šachty pojízdným poklopem příslušné třídy a betonovým roznášecím prstencem.

Řez šachtou Aquion Danwell Půdorys šachty Aquion Danwell

Výhody vodoměrné šachty Aquion Danwell

Dobrá tepelná izolace, bez nutnosti kontroly a zakrývání vodoměru izolací. Tím je dobře zajištěn vodoměr a ostatní instalace v této šachtě před zamrznutím.

Malý rozměr a nízká hmotnost, což přináší menší zábor plochy, menší výkop a nižší náklady na dopravu

Šachta je směrem dolů otevřená, což pomáhá využít teplo ze země a zajišťuje šachtu před deformací, pokud je okolo podzemní voda.

Vodoměr je nainstalovaný napevno hned pod tepelně izolačním poklopem v malé hloubce, takže je snadno přístupný bez nutnosti vstupovat dovnitř šachty.

Tato vodoměrná šachta představuje nejvyšší třídu mezi šachtami s dlouhou životností po dobu životnosti přípojky.

Ke stažení

Technická příručka Aquion Danwell ke stažení zde.

Výkresy šachty Aquion Danwell ke stažení zde.

Návod k instalaci Aquion Danwell ke stažení zde.

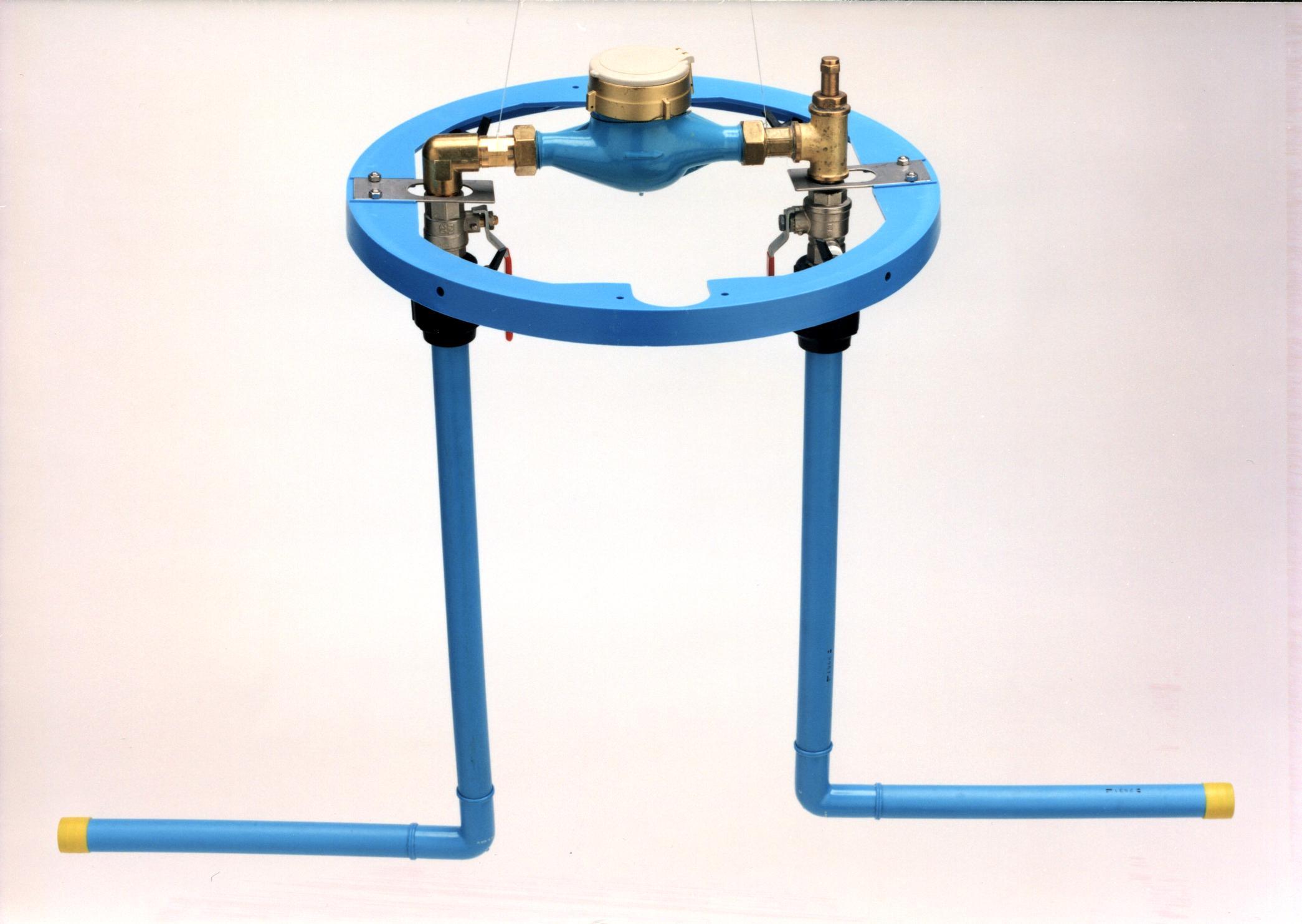

Vodoměrná souprava

Objednávejte dle požadavků provozovatele - stavební délka vodoměru a rozměr připojovacího šroubení.

Základní rozměry:

Vodoměry pro šachty Aquion Danwell

Do vodoměrných šachet Danwell je možné montovat všechny vodoměry až do délky 190 mm.

Součásti šachet Aquion Danwell

• Tepelně izolační poklop tř. A DN 400
• Modrý spodní prstenec
• Kruh pro vodoměrnou soupravu
• 2 plastové klíče pro otevření poklopu
• 2 plastové zabezpečovací pásky
• Náhradní plastová sestava zámku
• Prstenec ochranný ocelový
• Plastová spojka prstence
• Podložka pro 1/2“ potrubí
• Podložka pro 3/4“ potrubí
• Podložka pro 1“ potrubí
• Podložka pro 1/4“ potrubí
• Podložka pro 1 1/2“ potrubí
• Náhradní 4 ks plastových vrutů s křidélky
• Odvzdušňovací ventil
• Tepelně izolační poklop tř. A pro otvor průměru 390 mm

Instalace vodoměrné šachty Aquion Danwell:
